Grippex®

ist der Stangengreifer zur Erhöhung von Produktion und Automatisierung an Ihrer CNC-Drehmaschine!

Nur ein begrenzter Anteil aller gegenwärtig installierten CNC-Drehmaschinen sind mit Stangenlademagazinen ausgerüstet. Dafür gibt es verschiedene Gründe, wie z.B. die relativ hohen Beschaffungkosten oder Platzmangel in der Werkstatt. Für die Kleinserienfertigung jedoch genügt oft eine Stangenzuführung, die sich der bereits gegebenen Voraussetzungen an der Maschine, wie Hohlspindel und Hohlspannzylinder, bedient. Diese Einrichtungen sind nur noch mit Führungsrohr und dem Stangengreifer GRIPPEX zu ergänzen. Der Grippex Stangengreifer kann in nahezu jedem Drehmaschinenrevolver aufgenommen werden.

Angenommen, die Bearbeitung eines Drehteils dauert 1 Minute, dann gibt Ihnen GRIPPEX 40 Minuten pro Stange, die Sie bestimmt besser nutzen können als jede Minute das Nachführen der Stange oder das Hantieren von zugeschnittenen Rohteilen. Nutzen Sie die freigewordene Zeit zur Qualitätskontrolle, zum Entgraten oder zur Erstellung der nächsten Programme u.a.m.

Vorteile und Hauptmerkmale des Stangengreifers GRIPPEX

Schnelle und einfache Montage – Der Arbeitsbereich des Greifers ist ohne Umrüsten oder Einstellarbeiten voll nutzbar.
Leicht und kompakt – Daher ist eine Vollbesetzung des Revolvers möglich.
Kräftig – hält hohen Kühlmitteldruck aus (20 bar). Daher entfällt ein Druckminderungsventil.
Arbeitet voll zuverlässig bereits ab 0,5 bar Kühlmitteldruck.
Greift unmittelbar am Spannfutter – ergibt stabilen Abstich der Drehteile.
Problemloses hantieren von Sechskantstangen in beliebiger Winkelstellung der Spindel.
Mit Robot-Greifbacken ausgerüstet, kann das Gerät auch als Ladegerät eingesetzt werden.
Verschiedene Schaftausführungen lieferbar, Montage somit auf fast allen Revolvern möglich.

Hier können Sie sich einen Prospekt als PDF ansehen.

Grippex Stangengreifer

Grippex MPC

Grippex small Stangengreifer

3-Finger Grippex als Stangengreifer Der 3-Finger Grippex ist der optimale und wirtschaftlichste Stangengreifer an NC-Drehmaschinen für sowohl runde als auch 6kant-Stangen. Die Stange wird von den drei Fingern automatisch zentriert. Schon mit geringem Kühlmitteldruck erreichen Sie hohe Greifkräfte. Der Grippex Stangengreifer kann in den meisten Drehmaschinenrevolvern problemlos aufgenommen werden. Dieser Greifer ist in zwei Größen lieferbar, Grippex Large (L) und Small (S). Der größte Gerätedurchmesser ist von den verwendeten Fingern abhängig (s. Maßblatt und Tabelle). Für maximale Greifkraft und störungsfreien Betrieb wählen Sie die Fingersätze, die den aktuellen Werkstücken und der verwendeten Maschine am besten entsprechen. Maximal zulässiger Kühlmitteldruck: Grippex Large - 20 bar, Grippex II Small - 15 bar, Grippex Mini - 7 bar. Grippex II Small L Schaftdurchmesser Direkt auf Rückwand montiert 64 mm VDI20, VDI25 Direkt auf Rückwand montiert 64 mm VDI30 Rückwand VDI (L+11.80 mm) 75.80 mm Verfügbare Schäfte: Drm. 20, 25, 32 mm VDI20, VDI25, VDI30Verfügbare Schenkel: 2-52 mm

Ab 1.107,65 €*

Details

Grippex MPC

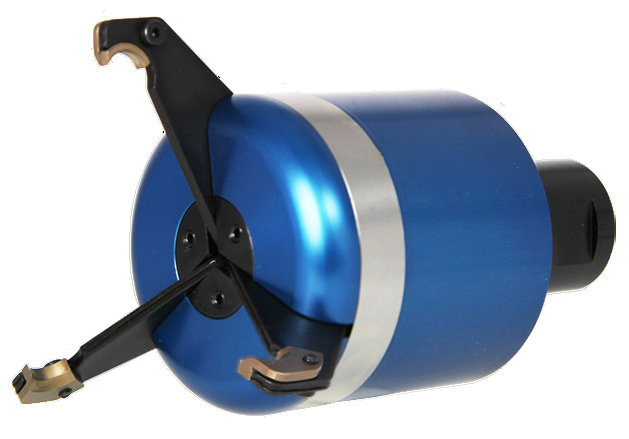

Grippex Stangengreifer Large

3-Finger Grippex Large als Stangengreifer Der 3-Finger Grippex ist der optimale und wirtschaftlichste kühlmittelbetriebene Stangengreifer an NC-Drehmaschinen für sowohl runde als auch 6kant-Stangen. Schon mit geringem Kühlmitteldruck erreichen Sie hohe Greifkräfte. Der Grippex Stangengreifer kann in den meisten Drehmaschinenrevolvern problemlos aufgenommen werden. Die Stange wird von den drei Fingern automatisch zentriert. Dieser Greifer ist in zwei Größen lieferbar, Grippex Large (L) und Small (S). Der größte Gerätedurchmesser ist von den verwendeten Greiffingern abhängig (s. Maßblatt und Tabelle). Für maximale Greifkraft und störungsfreien Betrieb wählen Sie die Fingersätze, die den aktuellen Werkstücken und der verwendeten Maschine am besten entsprechen. Maximal zulässiger Kühlmitteldruck: Grippex Large - 20 bar, Grippex II Small - 15 bar, Grippex Mini - 7 bar. GREIFBEREICH A B C Schenkel 2-60 mm 64 mm 83 mm 89 mm Schenkel 3-80 mm 83 mm 102 mm 94 mm Schenkel 7-105 mm 110 mm 129 mm 108 mm Grippex II L Standardschaft Direkt auf Rückwand montiert 71 mm VDI30 Rückwand VDI (L+11.80 mm) 82.80 mm VDI40 Rückwand VDI (L+12.80 mm) 83.80 mm Verfügbare Schäfte: Drm. 25, 32, 40 mm VDI30, VDI40 Verfügbare Schenkel: 2-60 mm 3-80 mm 7-105 mm Standardmäßige Auslieferung mit Schenkel 2-60 mm. Sollte eine andere Ausführung gewünscht sein, teilen Sie uns dies bitte mit.

Ab 1.191,19 €*

Details

WTN

Schenkel / Greifbacken

Schenkel bzw. Greifbacken für Grippex Stangengreifer Bei den Schenkeln und auch bei den Backen(Zangen) für die Greifer Typ Grippex II und Grippex small besteht der Satz aus je 3 Schenkeln, bzw. je 3 Greifbacken(Zangen). Der Satz Schenkel für den Greifer Grippex Mini besteht aus zwei Schenkeln.

Ab 83,30 €*

Details

Grippex MPC

Stangengreifer Grippex Mini

2-Finger Grippex Mini als Stangengreifer Der 2-Finger Grippex ist der optimale und wirtschaftlichste Stangengreifer an NC-Drehmaschinen für quadratische rechteckige und uregelmäßige Profile. Für maximale Greifkraft und störungsfreien Betrieb wählen Sie die Fingersätze, die den aktuellen Werkstücken und der verwendeten Maschine am besten entsprechen. Maximal zulässiger Kühlmitteldruck: Grippex Large - 20 bar, Grippex II Small - 15 bar, Grippex Mini - 7 bar. Grippex Mini L Standardschaft Direkt auf Rückwand montiert 49.50 mm VDI16 Direkt auf Rückwand montiert 49.50 mm VDI20 Rückwand VDI (L+11.80 mm) 61.30 mm Verfügbare Schäfte: ø16, ø20, ø25 mm VDI16, VDI20 Verfügbare Schenkel: 0-38 mm

Ab 925,58 €*

Details
