ROTORI Backen-Ausdrehringe
für Innen und Aussenspannung
Durch die mehrfach patentierten RotoRi Backen - Ausdrehringe ist es möglich, Spannbacken präzise unter Spanndruck auszudrehen oder bei harten Spannbacken auszuschleifen, hierbei ist eine Außenspannung oder Innenspannung möglich. Durch die stufenlose Einstellmöglichkeit über die patentierten Kurvensegmente kann man exakt soviel Material entfernen, wie nötig ist. Ein weiteres Nachsetzen der Spannstelle ist durch die patentierte Kurvensegmente beliebig möglich. Dies spart Zeit- und Werkzeugkosten.

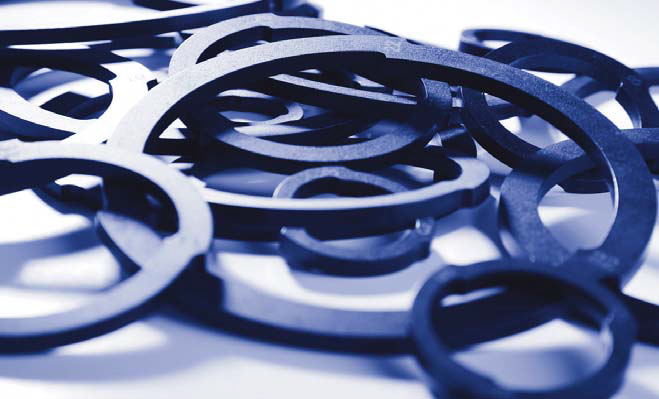

RotoRi besteht aus einzelnen Ringen in verschiedenen Abstufungen, aufgeteilt in Sets zwischen 10 und 52 Ringe. Die RotoRi – Backen - Ausdrehringe sind aus hochfestem Spezialstahl mit je 3 Kurvensegmenten, die über 3 x 120° sowohl am inneren als auch am äußeren Umfang angeordnet sind.
Durch die Stufenlose Anordnung der RotoRi Backen – Ausdrehringe ist der Einsatzbereich für Futtergröße 80 mm bis 1400 mm möglich.
Ein Einsatz für 2-, 4-, und 6-Backenfutter ist ebenfalls möglich durch unser RotoRi-Quattro mit 4 Kurvensegmenten 4 x 90° und RotoRi-Six mit 6 Kurvensegmenten 6 x 60°.
Die gleichmäßige Kraftverteilung wird durch eine patentierte Dehnfuge
erreicht.
Die Backen – Ausdrehringe können direkt in eine Hilfs-Spannstelle im
Backen oder mit den Spannbolzen, in der Schraubensenkung der Backe
gespannt werden. Durch RotoFix, der flexible patentierte Spannbolzen
gleicht die großen Toleranzen der Schraubensenkungen verschiedener
Backenhersteller durch 2 mm Verstellbereich lückenlos aus. Es ist keine
Nacharbeit der Schraubensenkung notwendig.
Passend dazu : RotoFix, der flexible Spannbolzen gleicht die groben Toleranzen der Schraubensenkungen aus. Dadurch ist kein Nacharbeiten notwendig.
- Innen- und Aussenspannung mit einem Ring
- stufenloser Spannbereich für alle Futtergrößen
- 1/10 mm genaue Zustellung des Dreh-Ø
- geringe Rüstkosten durch Rotofix Spannbolzen
- hohe Kosteneinsparung an Spannbacken
- optimale Zugänglichkeit des Drehwerkzeuges
- schnelle und flexible Handhabung
- geeignet für Futtergrößen 80-1.000 mm

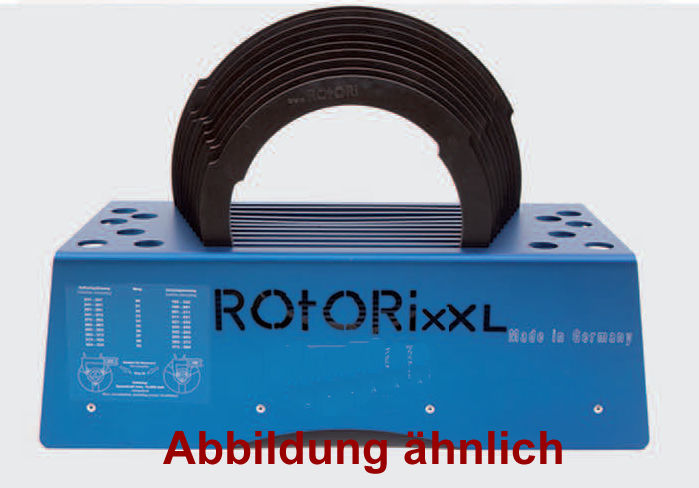

RotoRi Backen-Ausdrehringe Satz XL
Durch die patentierten Ringe ist es möglich Spannbacken präzise auszudrehen. Durch die Stufenlose Einstellmöglichkeit kann man exakt soviel Material entfernen, wie nötig ist. Ein weiteres Nachsetzen der Spannstelle ist durch die patentierten Kurvensegmente beliebig möglich. Das spart Zeit und Werkzeugkosten. Größe XL bestehend aus10 Ringe 2 Sätze Spannbolzen M16 / M20 Aufbewahrungsständer Dieses Set ermöglicht Innen- und Aussenspannung für alle gängigen Futterfabrikate von Ø 315 mm bis 630 mm.Die Premiumausführung beinhaltet die RotoFix Spannbolzen anstelle der Standardbolzen.
RotoRi Backen-Ausdrehringe Satz SIX XL
Durch die patentierten Ringe ist es möglich Spannbacken präzise auszudrehen. Durch die Stufenlose Einstellmöglichkeit kann man exakt soviel Material entfernen, wie nötig ist. Ein weiteres Nachsetzen der Spannstelle ist durch die patentierten Kurvensegmente beliebig möglich. Das spart Zeit und Werkzeugkosten. Größe L bestehend aus 25 Ringe (verstärkt ab Ring Nr. 30 mit 10 mm Materialstärke) 3 Sätze Spannbolzen M10 / M12 / M16 Aufbewahrungsständer Dieses Set ermöglicht Innen- und Aussenspannung für alle gängigen Futterfabrikate bis Ø 800 mm. Für Drei- und Sechs-Backenfutter. Die Premiumausführung beinhaltet die RotoFix Spannbolzen anstelle der Standardbolzen.
RotoRi Backen-Ausdrehringe Satz S
Durch die patentierten Ringe ist es möglich Spannbacken präzise auszudrehen. Durch die Stufenlose Einstellmöglichkeit kann man exakt soviel Material entfernen, wie nötig ist. Ein weiteres Nachsetzen der Spannstelle ist durch die patentierten Kurvensegmente beliebig möglich. Das spart Zeit und Werkzeugkosten. Größe S bestehend aus 20 Ringe 2 Sätze Spannbolzen M8 / M10 Aufbewahrungsständer Dieses Set ermöglicht Innen- und Aussenspannung für alle gängigen Futterfabrikate bis Ø 200 mm. Die Premiumausführung beinhaltet die RotoFix Spannbolzen anstelle der Standardbolzen.
RotoRi Backen-Ausdrehringe Satz Quattro L
Durch die patentierten Ringe ist es möglich Spannbacken präzise auszudrehen. Durch die Stufenlose Einstellmöglichkeit kann man exakt soviel Material entfernen, wie nötig ist. Ein weiteres Nachsetzen der Spannstelle ist durch die patentierten Kurvensegmente beliebig möglich. Das spart Zeit und Werkzeugkosten.Größe Quattro L bestehend aus29 Ringe für 4-Backenfutter 3 Sätze a 4 Stck. Spannbolzen M8 / M10 / M12 Aufbewahrungsständer Dieses Set ermöglicht Innen- und Aussenspannung für alle gängigen 2 und 4-Backen-Futterfabrikate bis Ø 250 / 315 mm.Die Premiumausführung beinhaltet die RotoFix Spannbolzen anstelle der Standardbolzen.

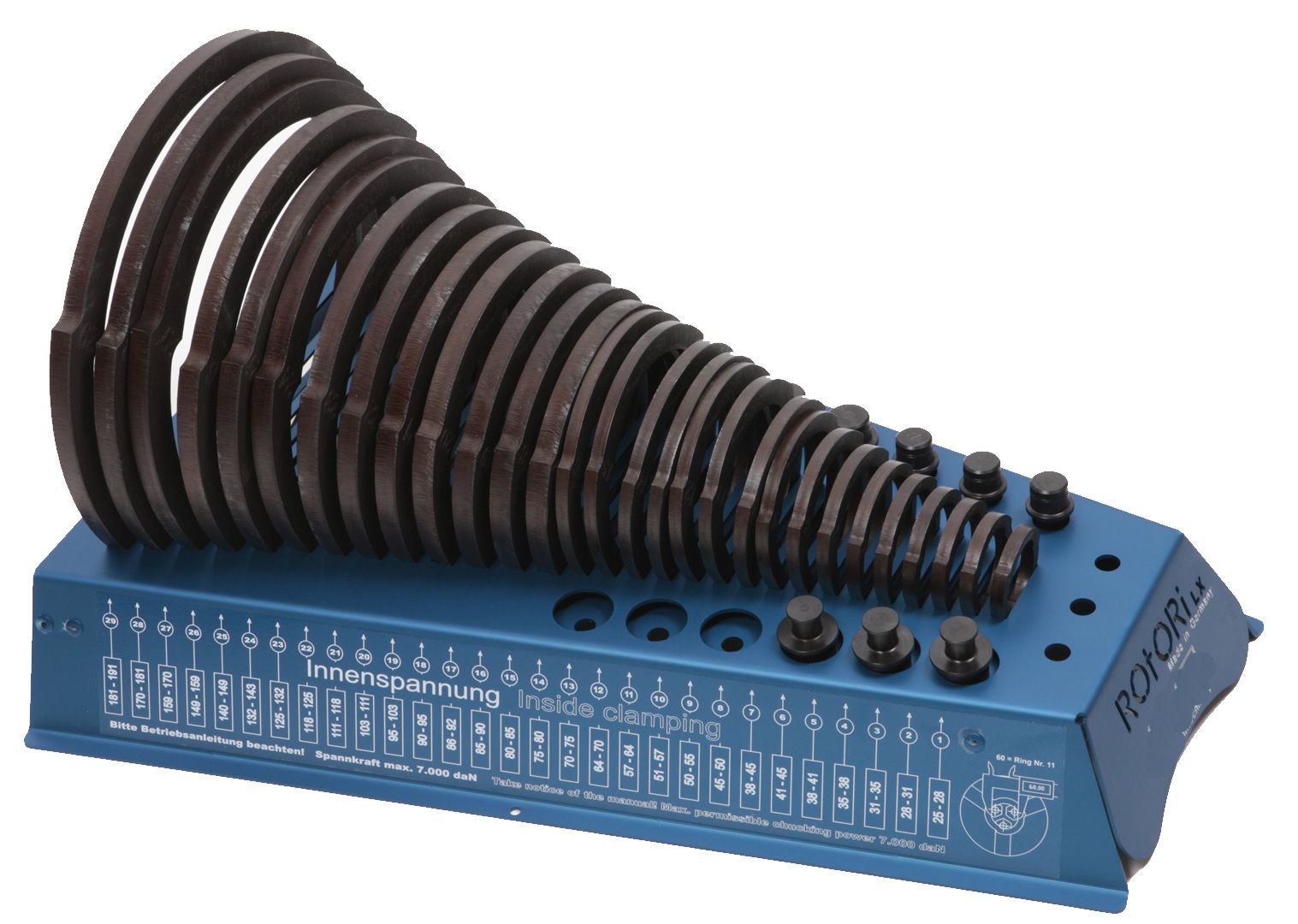

RotoRi Backen-Ausdrehringe Satz LX
Durch die patentierten Ringe ist es möglich Spannbacken präzise auszudrehen. Durch die Stufenlose Einstellmöglichkeit kann man exakt soviel Material entfernen, wie nötig ist. Ein weiteres Nachsetzen der Spannstelle ist durch die patentierten Kurvensegmente beliebig möglich. Das spart Zeit und Werkzeugkosten. Größe L bestehend aus 29 Ringe (verstärkt ab Ring Nr. 17 mit 10 mm Materialstärke) 3 Sätze Spannbolzen M10 / M12 / M16 Aufbewahrungsständer Dieses Set ermöglicht Innen- und Aussenspannung für alle gängigen Futterfabrikate bis Ø 250 / 315 mm.Die Premiumausführung beinhaltet die RotoFix Spannbolzen anstelle der Standardbolzen.
RotoRi Backen-Ausdrehringe Satz L
Durch die patentierten Ringe ist es möglich Spannbacken präzise auszudrehen. Durch die Stufenlose Einstellmöglichkeit kann man exakt soviel Material entfernen, wie nötig ist. Ein weiteres Nachsetzen der Spannstelle ist durch die patentierten Kurvensegmente beliebig möglich. Das spart Zeit und Werkzeugkosten.Größe L bestehend aus 29 Ringe 3 Sätze Spannbolzen M8 / M10 / M12 Aufbewahrungsständer Dieses Set ermöglicht Innen- und Aussenspannung für alle gängigen Futterfabrikate bis Ø 250 / 315 mm. Die Premiumausführung beinhaltet die RotoFix Spannbolzen anstelle der Standardbolzen.

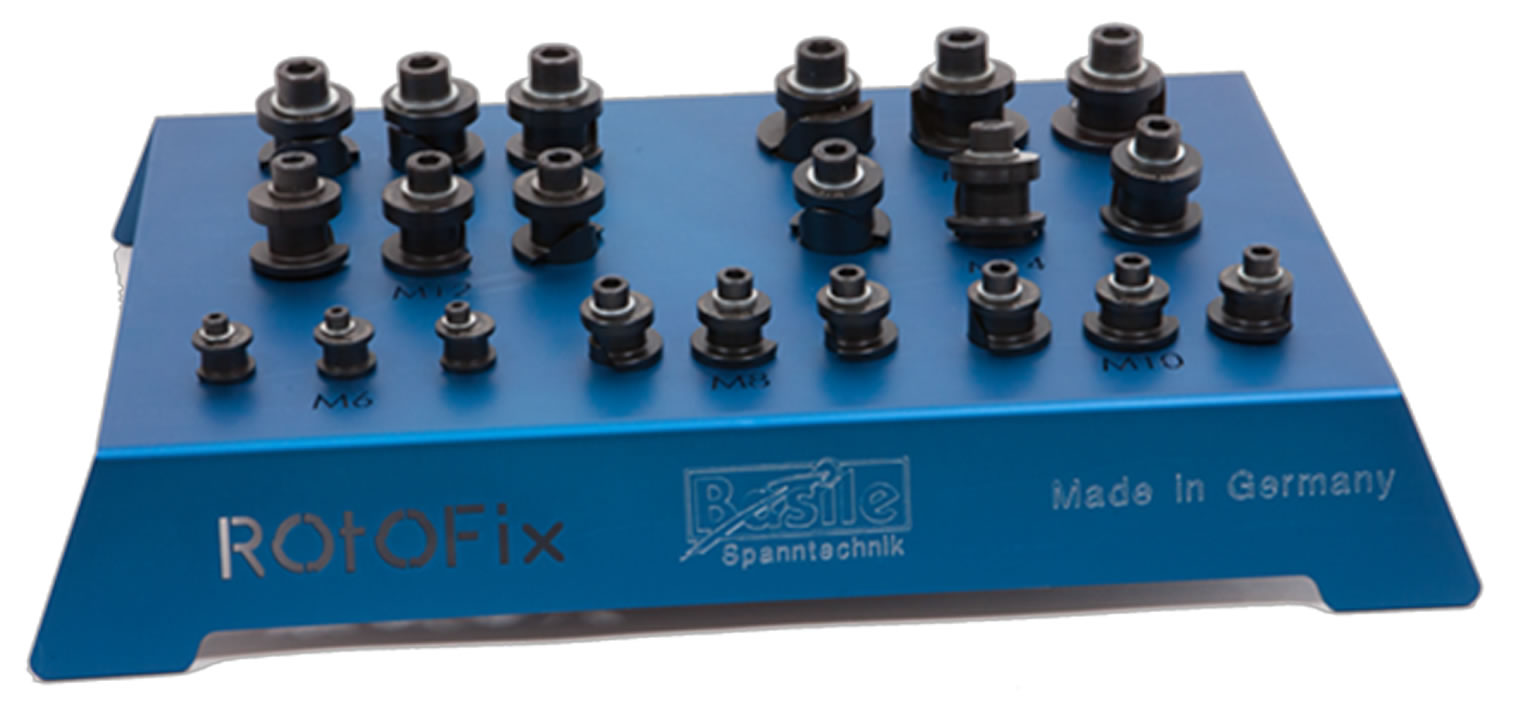

RotoFix Spannbolzen Set XL
RotoFix, der flexible Spannbolzen gleicht die groben Toleranzen der Schraubensenkungen in den Spannbacken aus. Dadurch ist kein Nacharbeiten notwendig.
RotoFix Spannbolzen Set S
RotoFix, der flexible Spannbolzen gleicht die groben Toleranzen der Schraubensenkungen aus. Dadurch ist kein Nacharbeiten notwendig.
RotoFix Spannbolzen Set L
RotoFix, der flexible Spannbolzen gleicht die groben Toleranzen der Schraubensenkungen in den Spannbacken aus. Dadurch ist kein Nacharbeiten notwendig.
RotoFix Spannbolzen M8
RotoFix, der flexible Spannbolzen gleicht die groben Toleranzen der Schraubensenkungen in den Spannbacken aus. Dadurch ist kein Nacharbeiten notwendig.
RotoFix Spannbolzen M6
RotoFix, der flexible Spannbolzen gleicht die groben Toleranzen der Schraubensenkungen in den Spannbacken aus. Dadurch ist kein Nacharbeiten notwendig.
RotoFix Spannbolzen M24
RotoFix, der flexible Spannbolzen gleicht die groben Toleranzen der Schraubensenkungen in den Spannbacken aus. Dadurch ist kein Nacharbeiten notwendig.
