Ein neuartiges Werkzeug zum Fräsen, Bohren und Auskoffern. Ein Werkzeug, mehrere Funktionen.

Dank der geringen Schnittdruckbelastung, bedingt durch den Wellenschliff der Wendeschneidplatten in Verbindung mit der Helix Interpolation, ist bei diesem Fräser nur eine geringe Leistungsaufnahme an der Spindel erforderlich.

Die wellenförmige Geometrie der Wendeschneidplatten erzeugt kleine, schmale und leicht zu entfernende Späne. Dies beseitigt Späne- und Vibrationsprobleme beim Bohren (Fräsen) schwer zerspanbarer Materialien oder in tiefen Bohrungen.

Zirkulares Tauchfräsen, maximaler Rampenwinkel beträgt 20°.

Den aktuellen Katalog dazu können Sie hier runterladen (PDF).

Nine9 NC Helix Drill

Nine 9

Nine9 Ersatz-Torxschlüssel

Größe: NK-T7 | Größenangabe: NK-T7

Nine9 Ersatz-Torx-Schlüssel Bitte Größe auswählen.

4,88 €*

WTN

Nine9 Ersatzschraube

Größe: M3.0 x 7.2 | Größenangabe: M3.0 x 7.2

10,63 €*

Nine 9

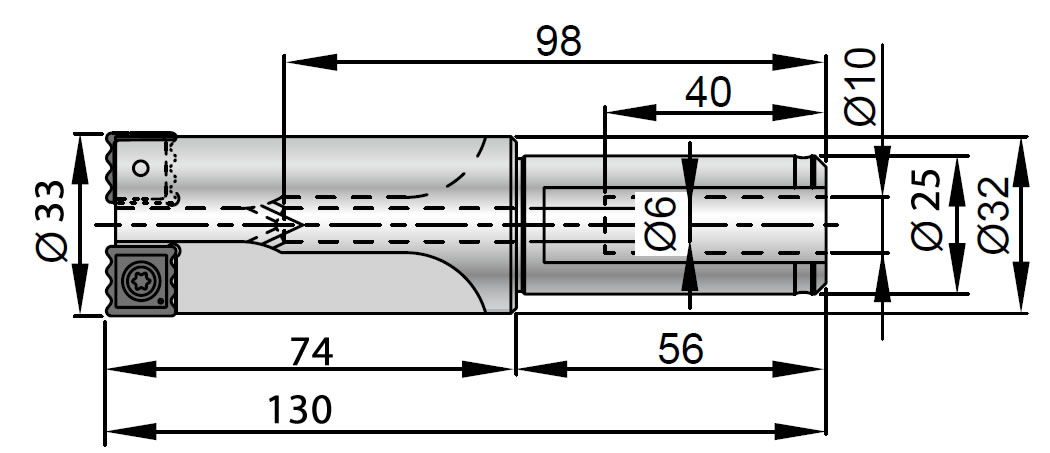

Nine9 Helix Drill Halter mit Spannfläche 42-65 mm

Nine9 Helix Drill Monoblockhalter mit Schaft mit durchgehender Spannfläche und i.K. Für Wendeschneidplatte N9MX12T308.Bohrdurchmesser 42 - 65 mm.Maximaler Eintauchwinkel 9°.

252,76 €*

Nine 9

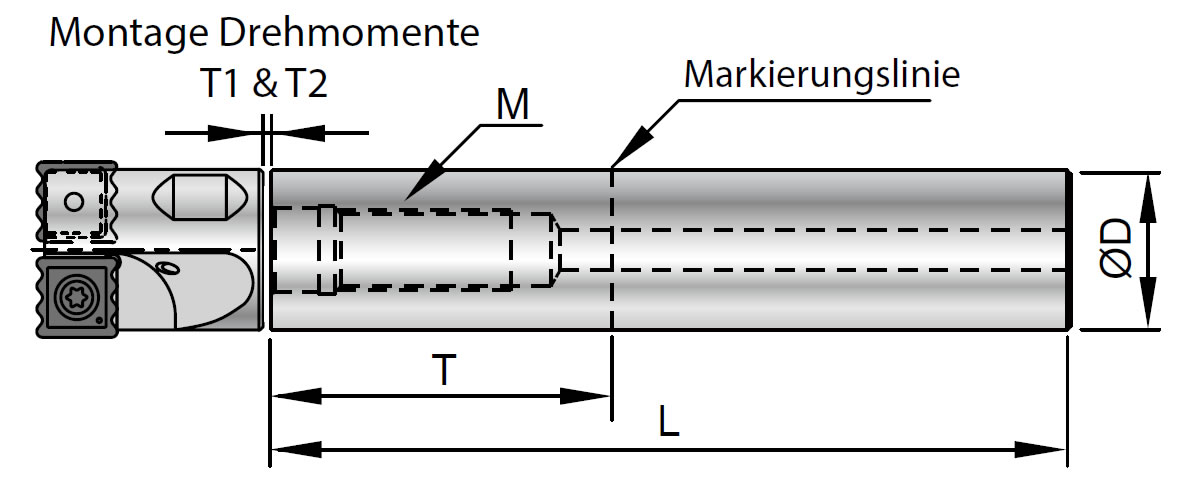

Nine9 Helix Drill Verlängerung Stahl M10

Einschraub-Verlängerungen aus Stahl M10 - T Bereich kennzeichnet die maximale Ausspannlänge- mit interner Kühlmittelbohrung T1 : Anzugsdrehmoment bis Kontaktfläche erreichtT2 : Anzugsdrehmoment zur sicheren Befestigung

114,28 €*

Nine 9

Nine9 Helix Drill Verlängerung Stahl M12

Einschraub-Verlängerungen aus Stahl M12 - T Bereich kennzeichnet die maximale Ausspannlänge- mit interner Kühlmittelbohrung T1 : Anzugsdrehmoment bis Kontaktfläche erreichtT2 : Anzugsdrehmoment zur sicheren Befestigung

129,70 €*

Nine 9

Nine9 Helix Drill Verlängerung Stahl M5

Einschraub-Verlängerungen aus Stahl M5 - T Bereich kennzeichnet die maximale Ausspannlänge- mit interner Kühlmittelbohrung T1 : Anzugsdrehmoment bis Kontaktfläche erreichtT2 : Anzugsdrehmoment zur sicheren Befestigung

89,86 €*

Nine 9

Nine9 Helix Drill Verlängerung Stahl M6

Einschraub-Verlängerungen aus Stahl M6 - T Bereich kennzeichnet die maximale Ausspannlänge- mit interner Kühlmittelbohrung T1 : Anzugsdrehmoment bis Kontaktfläche erreichtT2 : Anzugsdrehmoment zur sicheren Befestigung

89,86 €*

Nine 9

Nine9 Helix Drill Verlängerung Stahl M8

Einschraub-Verlängerungen aus Stahl M8 - T Bereich kennzeichnet die maximale Ausspannlänge- mit interner Kühlmittelbohrung T1 : Anzugsdrehmoment bis Kontaktfläche erreichtT2 : Anzugsdrehmoment zur sicheren Befestigung

107,53 €*

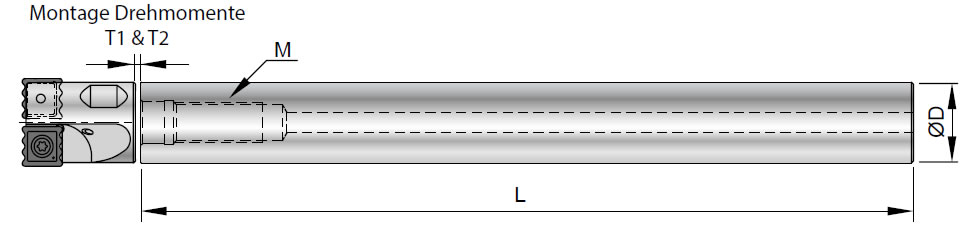

Helix Drill Verlängerung VHM Vollhartmetall

Nine 9

Nine9 Helix Drill Verlängerung VHM M10

Nine9 Einschraub-Verlängerungen aus Vollhartmetall M10 - für Einschraubfräser- mit interner Kühlmittelbohrung

548,78 €*

Nine 9

Nine9 Helix Drill Verlängerung VHM M12

Nine9 Einschraub-Verlängerungen aus Vollhartmetall M12 - für Einschraubfräser- mit interner Kühlmittelbohrung

753,77 €*

Nine 9

Nine9 Helix Drill Verlängerung VHM M5

Nine9 Einschraub-Verlängerungen aus Vollhartmetall M5 - für Einschraubfräser- mit interner Kühlmittelbohrung

149,73 €*

Nine 9

Nine9 Helix Drill Verlängerung VHM M6

Nine9 Einschraub-Verlängerungen aus Vollhartmetall M6 - für Einschraubfräser- mit interner Kühlmittelbohrung

177,36 €*

Nine 9

Nine9 Helix Drill Verlängerung VHM M8

Nine9 Einschraub-Verlängerungen aus Vollhartmetall M8 - für Einschraubfräser- mit interner Kühlmittelbohrung

293,78 €*

WTN

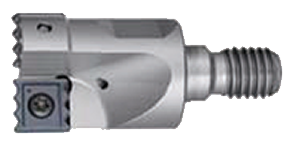

Nine9 NC Helix Drill Einschraubhalter 13-20 mm

Größe: M05-HD11-1320 | Größenangabe: M05-HD11-1320

Nine9 NC Helix Drill Einschraubhalter mit interner Kühlmittelzuführung. - Halter aus hochfestem gehärteten Stahl - Einschraubvariante passend für alle marktüblichen Verlängerungen - konstruiert für CNC Maschinen mit interner Kühlmittelzufuhr.- auch zum Aufbohren geeignet- Sonderwerkzeuge auf Angfrage erhältlich

150,80 €*

WTN

Nine9 NC Helix Drill Einschraubhalter 15-25 mm

150,80 €*

WTN

Nine9 NC Helix Drill Einschraubhalter 20-30 mm

159,69 €*

WTN

Nine9 NC Helix Drill Einschraubhalter 25-40 mm

179,61 €*

WTN

Nine9 NC Helix Drill Einschraubhalter 30-50 mm

201,78 €*

Nine 9

Nine9 NC Helix Drill Halter 13-20 mm

Nine9 NC Helix Drill Zylinderschaft mit Spiralnuten für Aussenkühlung. (gefertigt aus hochfestem gehärteten Stahl) • Konstruiert für CNC-Maschinen mit externer Kühlmittelzuführung.• Spiralnuten mit extra großem Spanraum, ermöglichen einen besonders einfachen Abtransport der Späne zusammen mit dem Kühlmittel.• Bei horizontalem Einsatz wird ein höherer Kühlmitteldruck benötigt.• Sonderwerkzeuge sind auf Anfrage erhältlich. BestellnummerArtDmin.Dmax.ØdØDcLL1SchnitttiefeWendeschneidplatteEintauchwinkel max. 99321-010-1320 BC10-HD11-1320 13 20 10 11 80 40 30 N9MX04T002 20° 99321-012-1525 BC12-HD13-1525 15 25 12 13 100 50 36 N9MX05T103 20° 99321-016-2030 BC16-HD17-2030 20 30 16 17 110 60 50 N9MX070204 20° 99321-020-2540 BC20-HD22-2540 25 40 20 22 125 70 60 N9MX100306 20° 99321-025-3050 BC25-HD27-3050 30 50 25 27 145 85 75 N9MX12T308 20°

179,61 €*

Nine 9

Nine9 NC Helix Drill Halter 15-25 mm

179,61 €*

Nine 9

Nine9 NC Helix Drill Halter 20-30 mm

201,78 €*

Nine 9

Nine9 NC Helix Drill Halter 25-40 mm

220,63 €*

Nine 9

Nine9 NC Helix Drill Halter 30-50 mm

252,76 €*

Nine 9

Wendeschneidplatte N9MX04T002

Beschichtung: NC2032 (K20F)

Wendeschneidplatten N9MX NC5072 - P40 TiAlN Beschichtung. Generell einsetzbar bei allen Sorten von ungehärteten Stählen, Edelstählen, Titan, Titanlegierungen und Superlegierungen.Empfohlen bei instabilen Bearbeitungsbedingungen, antriebsschwächeren Maschinen oder Tieflochbohrungen ab 3XD.NC2032 - K20F TiAlN Beschichtung.Geeignet für Grauguss und gehärtete Stähle kleiner HRC50, sowie abrasive Materialien.Auch für die Bearbeitung von Aluminium und Aluminiumlegierungen geeignet.

23,88 €*
